Power Line Tower Angle Steel Tubular Lattice Tower

High Quality Power Line Tower Angle Steel Tubular Lattice Tower ditawakake manufaktur China Mao Tong. Qingdao Maotong

Gardu cerdas

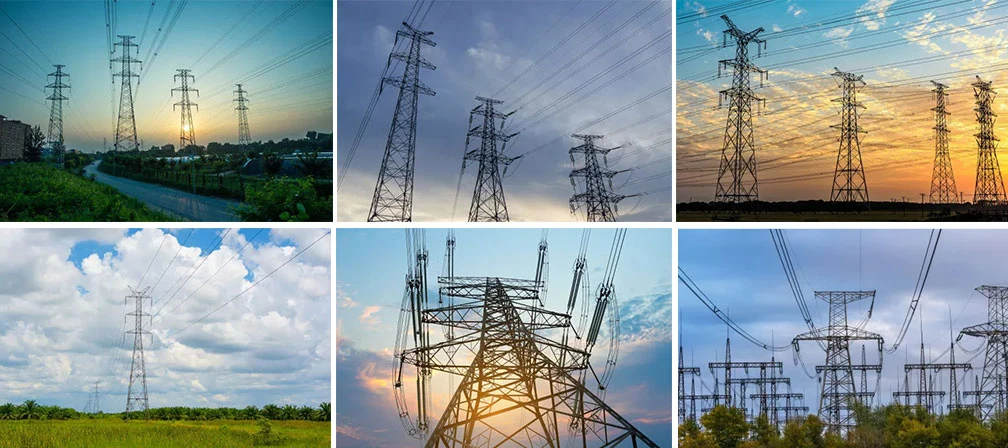

Menara daya, uga dikenal minangka menara saluran transmisi, miturut bentuke umume dipérang dadi: jinis kaca, jinis sirah kucing, jinis, jinis garing lan jinis ember lima, miturut panggunaan poin yaiku: Menara tension, linear menara, menara sudhut, menara transposisi (ngganti menara posisi phase kabel), menara terminal lan menara span, lan sapiturute, karakteristik struktural sing kabeh jinis jinis menara struktur truss spasi, rod utamané dumadi saka siji padha Angle baja utawa kombinasi baja Angle, materi umume Q235 (A3F) lan Q345 (16Mn), lan sambungan antarane rod digawe saka bolts coarse. Miturut sambungan nyukur bolt, kabeh menara dumadi saka baja Angle, nyambungake piring baja lan bolts, bagean individu kayata sikil menara dening sawetara piring baja gandheng menyang komponèn, supaya panas dip galvanizing, transportasi lan construction degdegan arang banget trep. Kanggo menara kanthi dhuwur ing ngisor 60m, paku sikil dipasang ing salah sawijining bahan utama menara kanggo nggampangake personel konstruksi kanggo menek menara.

Struktur Menara:

Kabeh menara utamane dumadi saka telung bagean: sirah menara, awak menara lan sikil menara. Yen kabel, menara uga nambah bagean kabel. Kepala menara saka sikil menara menyang bagean salib menara owah-owahan sacara dramatis (garis putus) metu saka sisih ndhuwur sirah menara, yen ora ana owah-owahan kanthi cepet ing bagean kasebut, banjur lengen salib ngisor saka senar ngisor ndhuwur sirah menara. Segmen pylon ing ndhuwur pondasi sikil menara diarani pylon. Bagean antarane pylon lan pylon diarani pylon.

Parameter teknis:

1, tegangan: 10kv-220kv (voltase khusus)
2. Model: menara linear, menara pojok, menara terminal, menara cabang; daur ulang tunggal lan dobel; Bisa dipasang karo krenjang kabel, krenjang arrester lan krenjang papan insulator.
3, tekanan angin dhasar: w0 = 0.35-0.95KN /m2
4, intensitas benteng seismik: 8 derajat lan kurang saka 8 derajat area
5, kapasitas bantalan dhasar: 100 lan 200 KN / m2 ndhuwur
6, kekandelan es: â¤10mm
7, perpendicularity: â¤1/1000
8. Perawatan: hot dip galvanizing
9. Standar Implementasi: Standar Nasional
