400kV High Voltage Transmission Line Tower

400kV menara transmisi voltase dhuwur iku struktur kisi baja sing ndhukung konduktor voltase dhuwur, kabel lemah, lan insulators ing dhuwur aman ndhuwur lemah. "400kV" nuduhake voltase saluran sing digawa - ing antarane kelas voltase paling dhuwur sing digunakake kanggo transfer daya antar negara lan internasional. Ing tingkat voltase iki, saben menara ing baris kudu ngemot atusan ton bobot konduktor lan tahan tension gedhe tenan nalika angin lan es loading.

Spesifikasi Produk

Fitur Utama lan Keuntungan

Direkayasa kanggo Loading Extreme

Menara 400kV kita dianalisa kanthi struktural nganggo piranti lunak unsur terhingga nglawan kasus beban gabungan sing paling awon: 40 m/s angin ing konduktor sing diisi es, ora seimbang tension kabel sing rusak, lan sag akibat suhu. Faktor safety saben IEC 60652 / GB 50545. Nalika pitungan ngandika menara stands, iku stands.

Dhuwur-Kekuatan Steel, Lower Tonnage

Baja kekuatan dhuwur Q420 ing sikil bisa nyuda bobot menara kanthi 15-25% dibandhingake karo desain Q235 konvensional. Tonnage sing luwih murah tegese biaya pengiriman sing luwih murah, pondasi sing luwih cilik, lan degdegan sing luwih cepet - tabungan sing majemuk ing garis 500 menara.

Hot-Dip Galvanis kanggo Layanan 50+ Taun

Saben komponen galvanis hot-dip miturut ISO 1461 kanthi lapisan seng minimal 85 µm. Ing lingkungan atmosfer normal, ngarepake 50+ taun sadurunge pangopènan pisanan. Kanggo zona korosif pesisir utawa industri, kita nawakake lapisan sing luwih kandel (nganti 120 µm) utawa sistem lapisan duplex.

Sambungan sing Bisa Ditukar, Dibuktikake Lapangan

Anggota sikil lan bracing digawe kanthi bolongan bolt kanthi presisi, saéngga menara sing padha saka macem-macem kelompok produksi ngumpul bebarengan. Kru degdegan nglaporake menara kita dadi bebarengan kaya perabot sing digawe kanthi apik - ora ana grinding, ora reaming, ora ana palu ing situs.

Paket Dokumentasi Lengkap

Saben menara saluran transmisi voltase dhuwur 400kV dikirim kanthi gambar fabrikasi sing disertifikasi, sertifikat uji materi, laporan ketebalan galvanisasi, lan ringkesan pitungan struktural. Konsultan lan tim pamriksa sampeyan entuk kabeh sing dibutuhake kanggo nampa situs.

Aplikasi Khas

Minangka produsen lan pemasok menara transmisi voltase dhuwur 400kV, MTtower nggawe menara kanggo keperluan, kontraktor EPC, lan pangembang sing bisa dianyari - disedhiyakake kanthi akeh kanthi rega langsung pabrik kanggo:

Jalur transmisi backbone 400kV antar negara bagian lan antar wilayah

Evakuasi daya saka pabrik termal, hidro, lan nuklir gedhe

Koridor sambungan jaringan peternakan angin lan surya (garis kolektor 400kV)

Interkonektor daya lintas-wates lan garis ekspor

Penggantian lan uprating koridor 220kV/330kV tuwa dadi kelas 400kV

Nyebrang kali lan bagean rute gunung sing mbutuhake menara abot sing dhuwur

Proses Produksi

Saben menara saluran transmisi voltase dhuwur 400kV diwiwiti kanthi desain rinci: kita ngowahi outline menara dadi gambar fabrikasi anggota-anggota kanthi nggunakake piranti lunak menara 3D, ngasilake dhaptar potong, template bolongan, lan gambar perakitan sing ditindakake bengkel nganti milimeter.

Fabrikasi: baja amba wis straightened, CNC Cut kanggo dawa, lan punched utawa dilatih karo cithakan tliti. Saben anggota ditandhani karo tag unik sing cocog karo gambar, supaya baja teka ing situs wis "label" kanggo posisi.

Sadurunge galvanizing, perakitan uji coba lengkap ditindakake paling ora siji menara saben jinis. Iki ngendi kita verifikasi keselarasan bolongan, pas anggota, lan geometri sakabèhé - langkah akeh manufaktur skip, lan alesan degdegan lapangan kita dadi Gamelan.

Galvanizing: komponen sing degreased, pickled ing asam hidroklorat, fluxed, lan kacemplungaken ing molten seng ing ~450°C. Kekandelan lapisan seng diverifikasi kanthi pengukur magnetik ing saben batch. Pemriksaan pungkasan kalebu dimensi, jangkoan seng, lan pas bolt.

Kenapa Pilih Maotong?

Qingdao Maotong Power Equipment Co., Ltd. nduweni Lisensi Produksi Produk Industri Nasional kalebu lisensi produksi menara saluran transmisi 220kV lan sertifikat kualitas menara pipa baja 500kV. Kita dudu pabrikan toko kerja - kita minangka produsen produk menara voltase dhuwur sing dilisensi.

Saka 205 karyawan sing kadhaptar, 85 minangka profesional teknis, kalebu insinyur senior lan menengah sing nangani desain struktural, rincian, lan QC. Nggawa kita rute baris lan kita bakal engineers menara kanggo cocog.

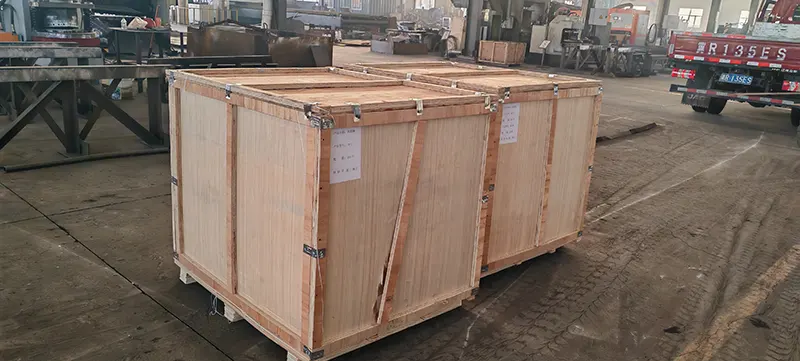

Anggota menara dibundel kanthi urutan perakitan, diikat nganggo tali baja, lan dilindhungi karo film plastik ing titik bantalan. Bagean cilik (bolts, washers, fittings) wis kothak lan cetha labeled. Ekspor pengepakan menyang standar angkutan laut, dimuat langsung saka bengkel kita menyang kontainer utawa kapal breakbulk ing Pelabuhan Qingdao.

Dokumentasi: Invoice Komersial, Daftar Kemasan, Bill of Lading, Sertifikat Asal, Sertifikat Uji Material, Laporan Galvanisasi. Kanggo rega menara transmisi voltase dhuwur 400kV, pesenan akeh, utawa kutipan, hubungi tim penjualan ekspor.

FAQ

P: Informasi apa sampeyan kudu ngutip menara saluran transmisi voltase dhuwur 400kV?

A: Jinis menara (suspensi / tension / amba), dhuwur, voltase garis, ukuran konduktor lan tension, desain angin lan es loading, lan standar sing ditrapake (IEC, GB, utawa lokal). Yen sampeyan duwe gambar menara, kita bisa ngutip langsung saka dheweke - kirim PDF utawa DWG lan kita bakal nanggapi sajrone 48 jam.

P: Apa sampeyan bisa nyedhiyakake menara kanggo baris lengkap, ora mung siji jinis?

A: Nggih. Kita nggawe jadwal menara lengkap - suspensi, ketegangan, sudut, lan menara terminal - kanggo proyek baris 400kV lengkap. Kita uga nyedhiyakake sudut rintisan pondasi lan hardware sambungan.

P: Apa jumlah pesenan minimal sampeyan?

A: Kanggo menara sing disesuaikan, MOQ yaiku 1 set kanggo tujuan prototipe utawa tes. Kanggo rega produksi, disaranake supaya paling sethithik 10 set kanggo entuk manfaat saka efisiensi produksi batch.

P: Kepiye carane sampeyan bisa njamin yen menara pas ing situs tanpa gawe maneh?

A: Saben jinis menara ngalami Déwan nyoba lengkap sadurunge galvanizing. bolongan Bolt sing cithakan karo tliti CNC punching / pengeboran, lan saben anggota diwenehi tag kanggo gambar. Cathetan kita: kru degdegan nglumpukake menara kita tanpa nggiling utawa reaming.

P: Apa syarat pembayaran lan pangiriman sampeyan?

A: Biasane 30% T / T simpenan, imbangan dening T / T utawa L / C ing ngarsane sadurunge pangiriman. Kanggo 30 set, pangiriman ing 20 dina kerja sawise simpenan. EXW, FOB, CFR, utawa CIF Qingdao - pilihan sampeyan.
