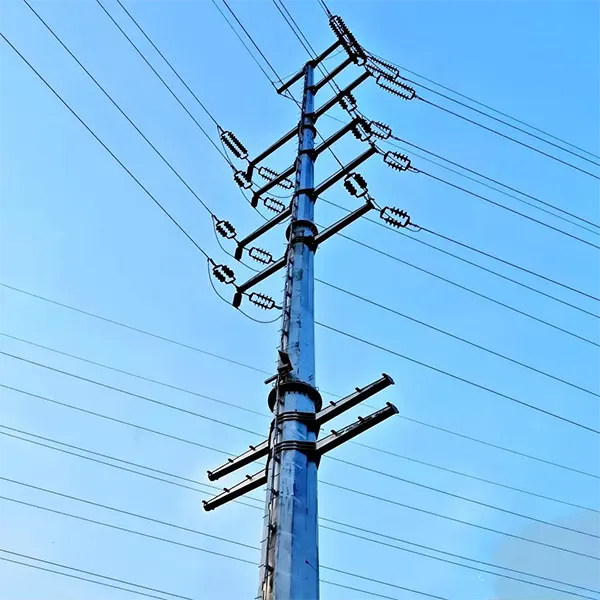

Menara Pipa Transmisi Daya 220kV

220kV menara transmisi daya pipe ngganti kisi mbukak saka anggota baja amba karo kothong, tapered poros baja polygonal - biasane 12-sisi utawa 16-sisi, kawangun dening mlengkung piring baja menyang conthong lan welding lapisan longitudinal. Asil punika struktur sing dramatically slimmer lan visual luwih entheng saka menara kisi saka kapasitas padha.

Apa sebabe? Amarga tanah minangka komponen paling larang saka sembarang saluran transmisi. Menara pipa transmisi daya 220kV mbutuhake dhasar kothak 6-9 meter; menara pipe saka voltase padha perlu dhasar lagi wae luwih gedhe saka batang dhewe. Yen dalan tengen sempit, tanah larang regane, utawa komunitas nolak "pilon listrik" miturut pandangane - menara pipa minangka desain sing nggawe proyek terus maju.

Struktur lan Bahan Menara Pipa Transmisi

Poros kasebut digawe saka piring baja sing digulung panas (Q345 / Q355) sing ditekuk dadi poligon tapered lan dilas nganggo las busur sing tenggelam ing sadawane jahitan. Bagean disambungake nganggo lengen klambi utawa sambungan flange, lan baut salib menyang poros ing sisih ndhuwur.

Plat poros: Q345 / Q355, ketebalan 6–30 mm gumantung saka dhuwur lan beban

Sambungan bagean: slip-joint internal (lengan) utawa dering flange bolted

Cross-arms: kisi utawa tubular, konfigurasi sirkuit siji utawa pindho

Base: bolted base plate ing anchor bolts, utawa langsung-ditempelake poros

Rampung: hot-dip galvanis saben ISO 1461, minimal 85 µm

Dhuwur: 25m - 60m standar; desain sing luwih dhuwur kasedhiya ing request

Kauntungan utama saka menara pipa yaiku kaku torsi. A menara kisi nolak twisting liwat jaringan bracing sawijining; poros polygonal ditutup nolak torsi sipate - kang kok menara pipe nangani loading konduktor ora seimbang lan amba amba dadi anggun.

Fitur Utama & Keuntungan

Jejak Tanah Dipotong nganti 70%

Menara pipa transmisi daya 220kV mbutuhake kira-kira sapratelo saka area pondasi saka menara kisi sing padha. Ing garis 50 km, prabédan kasebut bisa nylametake ewu meter persegi tanah sing dikompensasi - asring beda antarane persetujuan proyek lan buntu.

Profil Ramah Tetangga

Batang langsing maca visual minangka "pole" tinimbang "pylon." Komunitas lan panguwasa perencanaan luwih gampang nampa menara pipa ing sadawane dalan, liwat pinggiran kutha, lan cedhak zona omah. Sawetara proyek kutha disetujoni amarga spek garis kasebut diarani menara pipa.

Kekuwatan Torsional Superior

Bagean poligonal sing ditutup menehi poros tahan dhuwur kanggo beban twisting. Iki ndadekake menara pipa becik kanggo posisi sudut lan terminal ing ngendi tegangan konduktor sing ora seimbang bakal nyebabake struktur kisi.

Ereksi luwih cepet, Kurang Pakaryan Situs

Kurang anggota tegese perakitan luwih cepet: menara pipa transmisi daya 220kV sirkuit ganda bisa didegake dening kru cilik kanthi siji crane sajrone 1-2 dina, tinimbang 3-5 dina kanggo menara kisi. Kurang tenaga kerja, kurang cranage, kurang cahya cuaca.

Desain Resik, Kurang Pangopènan

Ora ana jaringan bracing tegese ora ana papan kanggo sarang manuk, luwih sithik bebaya pendakian, lan luwih gampang perawatan ing mangsa ngarep. Lumahing poros galvanis Gamelan lan poto-draining, shedding banyu lan rereget irit.

Spesifikasi Produk

Aplikasi Khas

Minangka pabrikan lan pemasok menara pipa transmisi daya 220kV, MTtower nyedhiyakake menara kasebut kanthi akeh kanthi rega langsung pabrik kanggo:

220kV garis liwat lahan tetanèn ngendi kompensasi tilas biaya utama

Koridor kutha lan pinggiran kutha kanthi dalan sing diwatesi

Dalan lan sepur rute sing cedhak karo estetika

Struktur entri lan metu saka gardu induk (menara pipa terminal)

Angin farm lan tanduran PV 220kV koleksi lan garis ekspor

Nganyarke koridor 110kV sing ana dadi 220kV tanpa nggedhekake jalur tengen

FAQ

P: Nalika menara pipa luwih migunani tinimbang menara kisi?

A: Nalika ganti rugi tanah larang, dalan tengen sempit, utawa masalah estetika - wilayah kutha, lahan pertanian, dalan gedhe, lan gardu induk. Yen tanah murah lan jalur kasebut ngliwati negara sing mbukak, menara kisi biasane luwih irit. Kita bisa biaya loro opsi kanggo rute.

Q: Kepiye menara pipa transmisi daya 220kV didegake?

A: Bagean diangkat dening crane lan digabung karo sambungan slip-joint utawa flange, bagean ngisor pisanan. Tangan salib wis dipasang ing lemah lan diangkat dadi siji. Menara pipa loro-sirkuit biasane ngadeg ing 1-2 dina kanthi crane 30-60 ton.

P: Apa menara pipa bisa nangani posisi sudut lan terminal?

A: Ya - kaku torsi ndadekake dheweke apik banget ing posisi sudut lan terminal. Akeh proyek nggunakake menara pipa kanggo kabeh baris, kalebu sudut; kanggo amba banget abot, kita ngiyataken kekandelan tembok poros.

Q: Apa kekandelan lapisan seng?

A: Standar minimal 85 µm saben ISO 1461. Kanggo lingkungan pesisir utawa industri, disaranake 110–120 µm — kasedhiya ing panyuwunan kanthi biaya mundhak.

Q: Apa wektu timbal lan MOQ?

A: MOQ kanggo menara pipa sing disesuaikan: 1 set. Pangiriman kanggo 30 set: kira-kira 20 dina kerja sawise simpenan. Pembayaran: 30% T / T simpenan, imbangan sadurunge pangiriman.
